| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | TeXin |
| إصدار الشهادات: | ISO9001,SGS |
| رقم الموديل: | تكس-TZ50WH |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiated |
| تفاصيل التغليف: | K = K 5 طبقة ورق كرتون |
| وقت التسليم: | 1-3 أيام |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، |
| القدرة على العرض: | 10000pcs شهريا |
| تكرار: | حسب الطلب | اختبار الجهد: | 28 فولت |
|---|---|---|---|
| حاضِر: | 4.1 أ | الإخراج: | 50 واط |
| يكسب: | 47 ديسيبل | استقرار الإخراج: | 1 ديسيبل |
| موصل: | ن | موصل الإخراج VSWR: | .31.30 (لا توجد طاقة واختبار VNA) |
| سلك إمدادات الطاقة: | أحمر+أسود+سلك تمكين | تمكين التحكم: | عالية على منخفضة معطلة |
| حجم القشرة الخارجية: | 130*55*24 مللي متر | ثقب الجبل: | 126*51 مللي متر |
| وزن: | 350 جرام | درجة حرارة العمل: | -20 ~+70 ℃ |
| خارج مواد قذيفة: | الألومنيوم | احتياجات الاهتزاز: | تحميل السيارة موافق |
| إبراز: | أجهزة تشويش الإشارة المحمولة بنظام تحديد المواقع العالمي (GPS),أجهزة تشويش الإشارة المحمولة 3H,جهاز تشويش إشارة الهاتف الخلوي VHF |
||

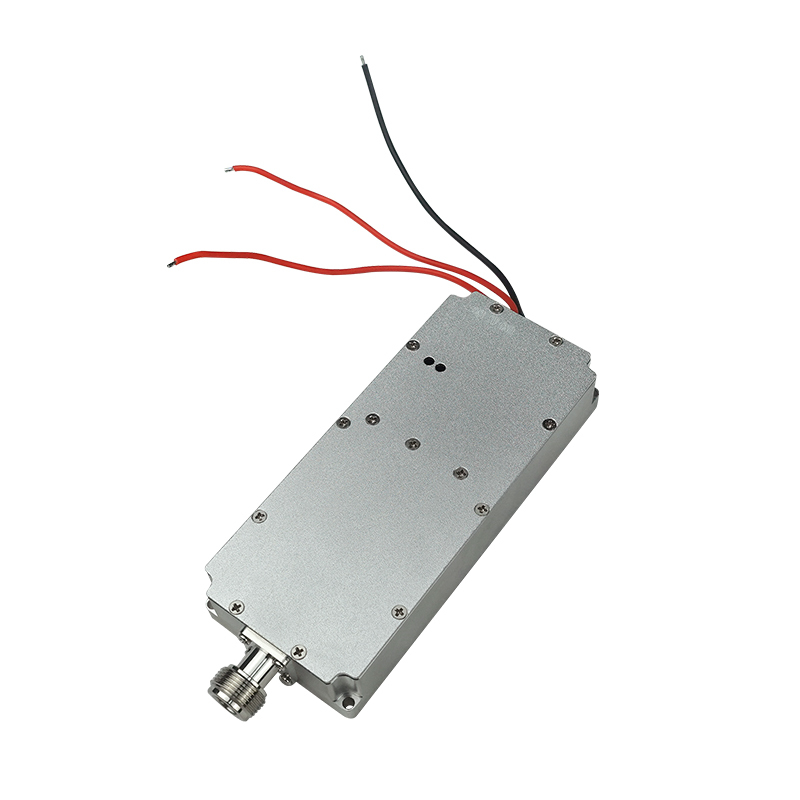

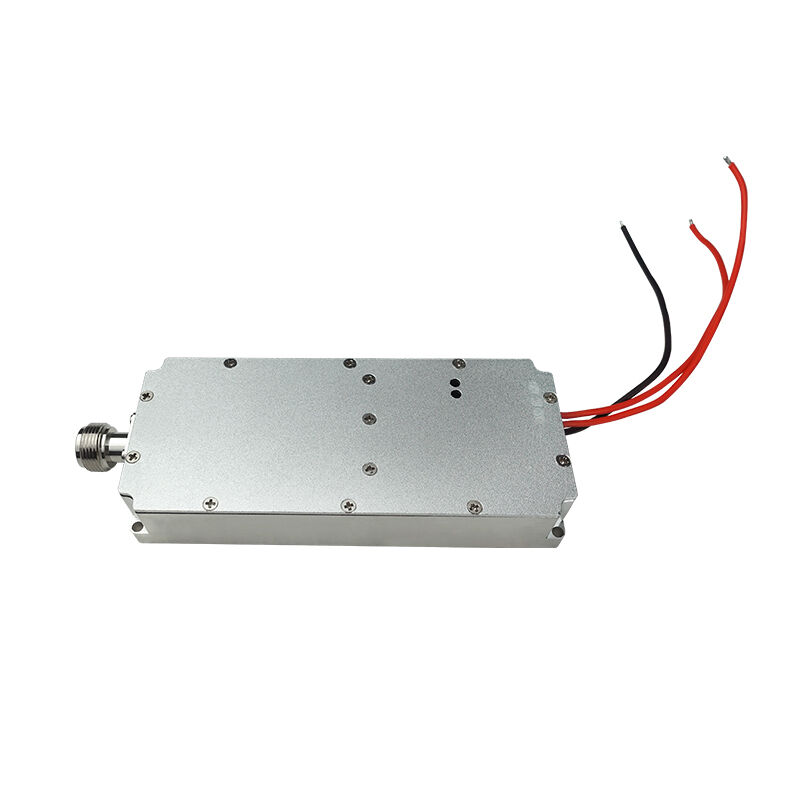

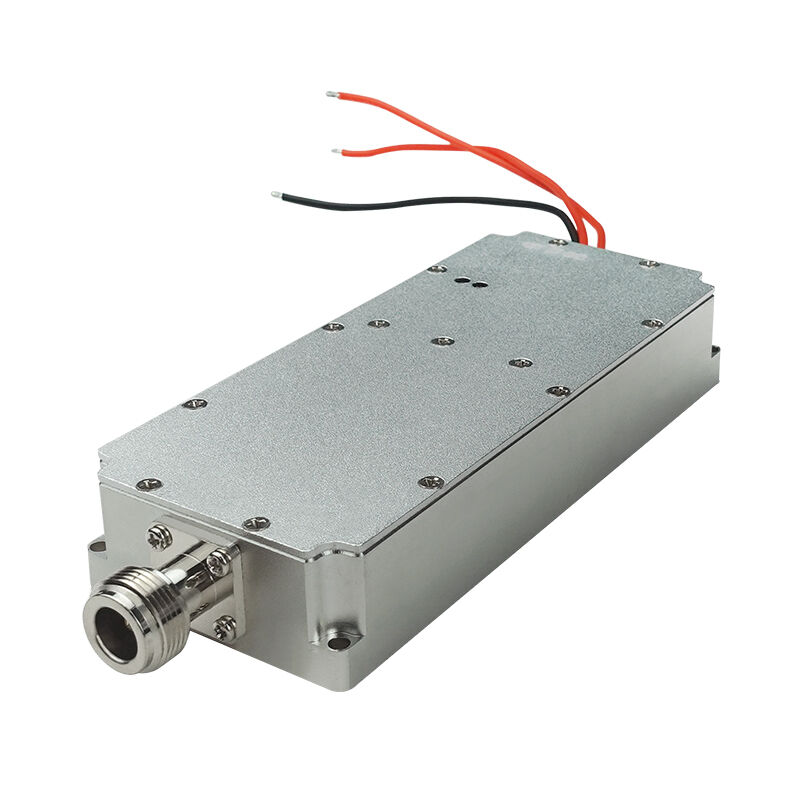

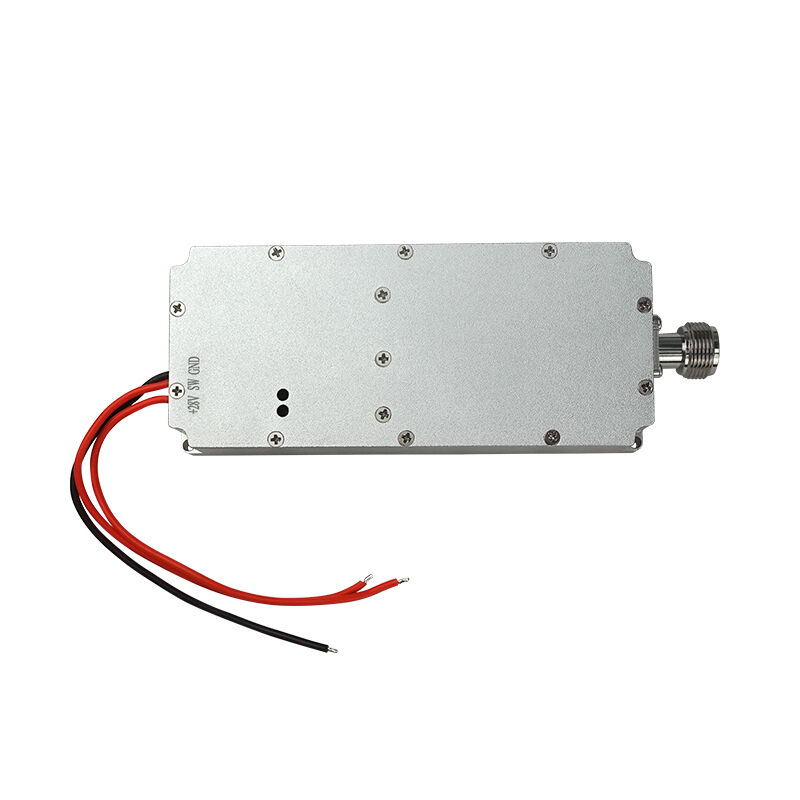

وحدة طاقة ترددات الراديو (RF) لجهاز تشويش الطائرات بدون طيار بقدرة 50 واط (100-2900 ميجاهرتز) | LDMOS مع معمم لنظام تشويش الطائرات بدون طيارms
هذه هي المكونات الأساسية المصممة لـتدمير إشارات الطائرات بدون طيار. إنه وحدة مضخم طاقة ترددات الراديو (RF) التي تعمل بمثابة "عضلات" لـ جهاز تشويش الطائرات بدون طيار (نظام مكافحة الطائرات بدون طيار). يأخذ إشارة ضعيفة ويعززها إلى 50 واط قوية، ثم يبثها عبر هوائي لـ حظر وتعطيل وتعطيل الطائرات بدون طيار غير المرغوب فيها عن طريق إغراق التحكم فيها ونظام تحديد المواقع العالمي (GPS) وروابط الفيديو الخاصة بها.
ماذا تفعل: هذه الوحدة تشوش وتعادل الطائرات بدون طيار. تبث ضوضاء ترددات الراديو عالية الطاقة على ترددات معينة لـ تحطيم الطائرات بدون طيار أو إجبارها على الهبوط.
الميزة الأساسية - النطاق الضيق: على عكس أجهزة التشويش ذات النطاق العريض الأرخص التي تنشر الطاقة بشكل رقيق، تركز هذه الوحدة كل 50 واط من الطاقة في نطاق تردد واحد وقابل للتحديد (بين 100-2900 ميجاهرتز). هذا يجعل إشارة التشويش أكثر قوة وفعالية على مسافات أطول.
الميزة الأساسية - واقي مدمج (معمم): يمكن أن تتضرر هوائيات التشويش أو يتم ضبطها بشكل خاطئ. يعكس هذا الطاقة مرة أخرى إلى المضخم، مما قد يدمره. يعمل المعمم المدمج كدرع، ويمتص هذه الطاقة المنعكسة و يمنع الوحدة من الانفجار. هذا أمر بالغ الأهمية للمعدات الموثوقة والجاهزة للتشغيل.
خرج طاقة التشويش: 50 واط (الحد الأدنى، مضمون).
نطاق التردد: يغطي 100 ميجاهرتز إلى 2900 ميجاهرتز. يمكنك اختيار النطاق الضيق المحدد الذي تحتاجه (على سبيل المثال، 1.5-1.6 جيجاهرتز لنظام تحديد المواقع العالمي (GPS)، 2.4-2.5 جيجاهرتز للتحكم).
التكنولوجيا: LDMOS Transistor. معروف بكونه قويًا وفعالًا وموثوقًا به للإرسال المستمر عالي الطاقة.
الحماية الحرجة: معمم/عازل ترددات الراديو مدمج. يحمي استثمارك من تلف الهوائي.
مزود الطاقة: يتطلب +28 فولت تيار مستمر إدخال.
الموصلات: يمكن تخصيص الموصل. منافذ SMA قياسية للإشارة داخل وخارج.
التبريد: يحتاج إلى مشتت حرارة أو مروحة للتشغيل المستمر بكامل الطاقة.
| العنصر | البيانات |
| التردد | (مخصص) |
| جهد الاختبار | 28 فولت |
| التيار | 4.1 أمبير |
| الإخراج | 50 واط |
| الكسب | 47ديسيبل |
| استقرار الإخراج | 1 ديسيبل |
| الموصل | N |
| موصل الإخراج VSWR | ≤1.30 (لا يوجد اختبار للطاقة و VNA) |

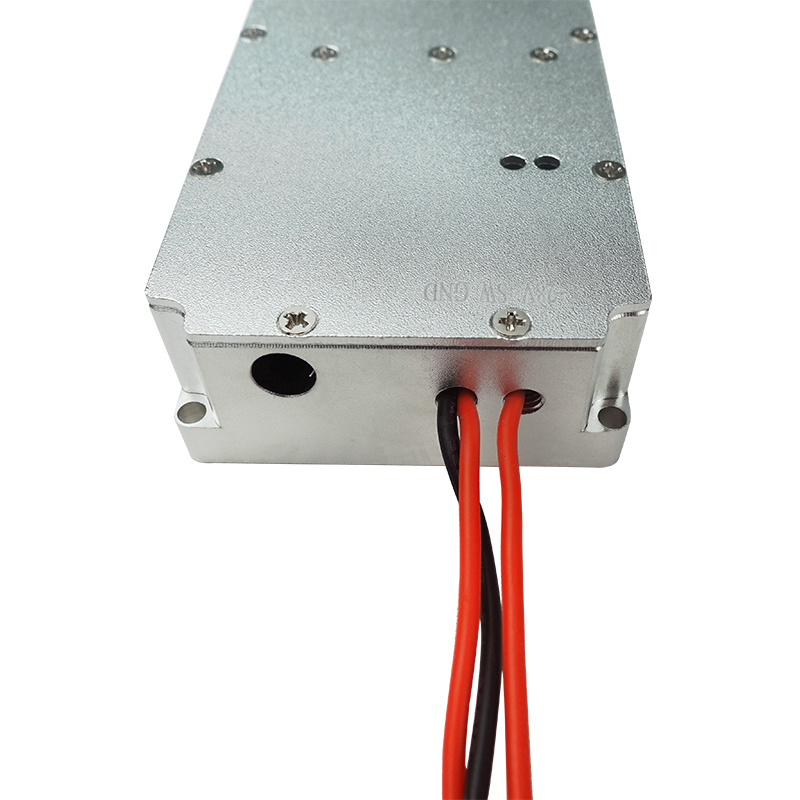

| سلك إمداد الطاقة | سلك أحمر+أسود+تمكين |
| تمكين التحكم | تشغيل عالي إيقاف منخفض |
| حجم الغلاف الخارجي | 130*55*24مم |
| فتحة التركيب | 126*51 مم |
| الوزن | 350 جرام |
| درجة حرارة العمل | -40~+65℃ |
| مادة الغلاف الخارجي | الألومنيوم |
| الحاجة إلى الاهتزاز | تحميل السيارةموافق |
هذا معدات احترافية عسكرية, وليست لعبة للمستهلك. إنه مخصص لبناء أو ترقية أنظمة مكافحة الطائرات بدون طيار الخطيرة.
مكاملات النظام ومصنعي المعدات الأصلية: بناء مركبات محمولة، ومواقع ثابتة، أو محمولة بنادق تشويش الطائرات بدون طيار وأنظمة الحماية.
الوحدات العسكرية والحكومية: للعمليات الميدانية وحماية القاعدة و الحرب الإلكترونية (EW) التدريب ضد الطائرات بدون طيار.
أمن السجون والبنية التحتية الحيوية: لإنشاء منطقة حظر طيران فوق المرافق الحساسة.
فرق أمن الفعاليات: لحماية الملاعب والمطارات ومناطق كبار الشخصيات من تدخلات الطائرات بدون طيار.
تشويش أكثر فعالية: النطاق الضيق + 50 واط يعني إشارة أقوى وأكثر تدميراً ضد الطائرة بدون طيار.
لا تنكسر بسهولة: تم تصميم مجموعة مضخم LDMOS + المعمم للتعامل مع الظروف الصعبة ولن تتعطل بسبب مشكلات الهوائي البسيطة.
يبني نظامًا موثوقًا به: هذه هي وحدة الطاقة الأساسية التي يمكنك الاعتماد عليها لنظام يجب أن يعمل في كل مرة
