| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TX TELSIG |
| إصدار الشهادات: | SGS，ISO9001 |
| رقم الموديل: | تكس -12 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة دائمة أو مخصصة |
| وقت التسليم: | 2 يوم عمل |
| شروط الدفع: | T / T ، Paypal ، L / C ، D / A ، D / P ، ويسترن يونيون ، إلخ. |
| القدرة على العرض: | 5000 جهاز كمبيوتر شخصى / شهريا |
| ماركة: | Texin | يكتب: | وحدة مصدر الإشارة |
|---|---|---|---|
| الجهد االكهربى: | 12-24V | نطاق التردد: | حسب الطلب |
| قوة: | 10 واط | مادة: | الألومنيوم |
| موصل: | SMA | مقاس: | 83*40*17mm |
| وزن: | 112 جرام | ||
| إبراز: | مضخم التردد اللاسلكي,مضخم الطاقة ملم |
||

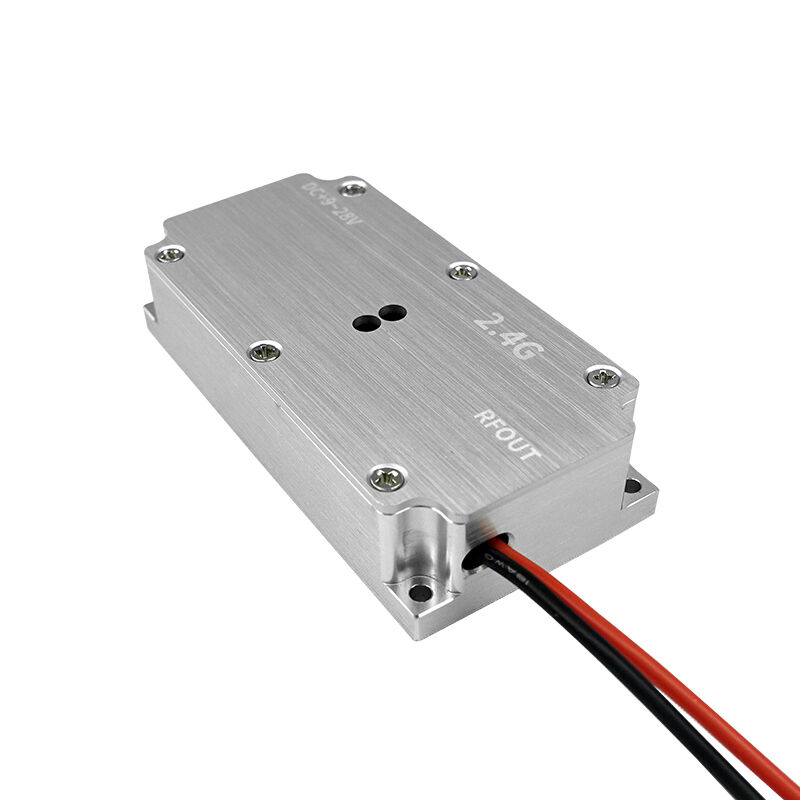

تقوم Texin بتوريد وحدات مصدر إشارة 2.4 جيجاهرتز بالجملة للاستخدام في لوحات الدفاع على ارتفاع منخفض.

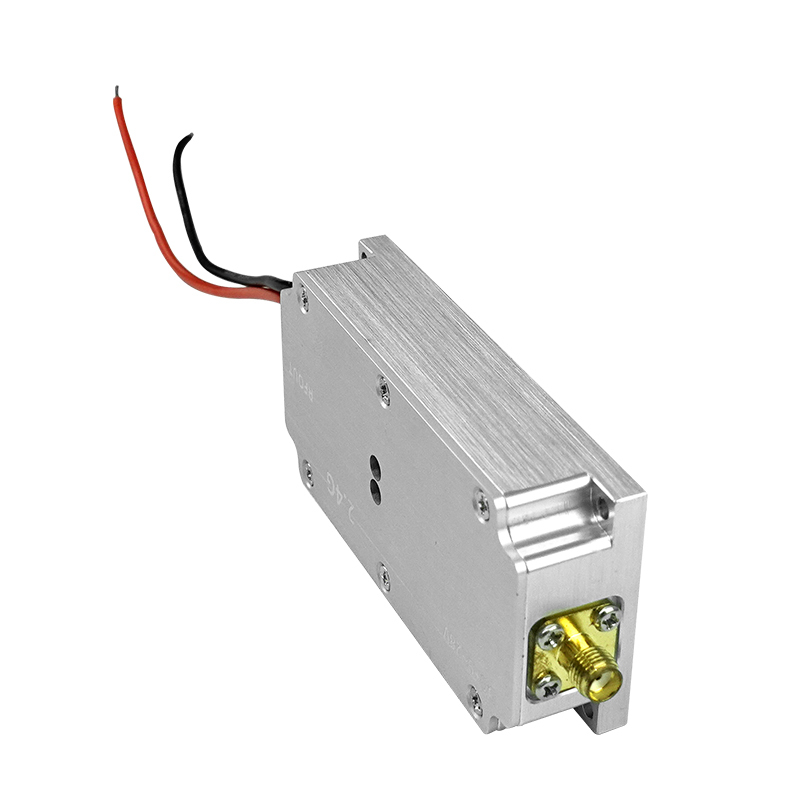

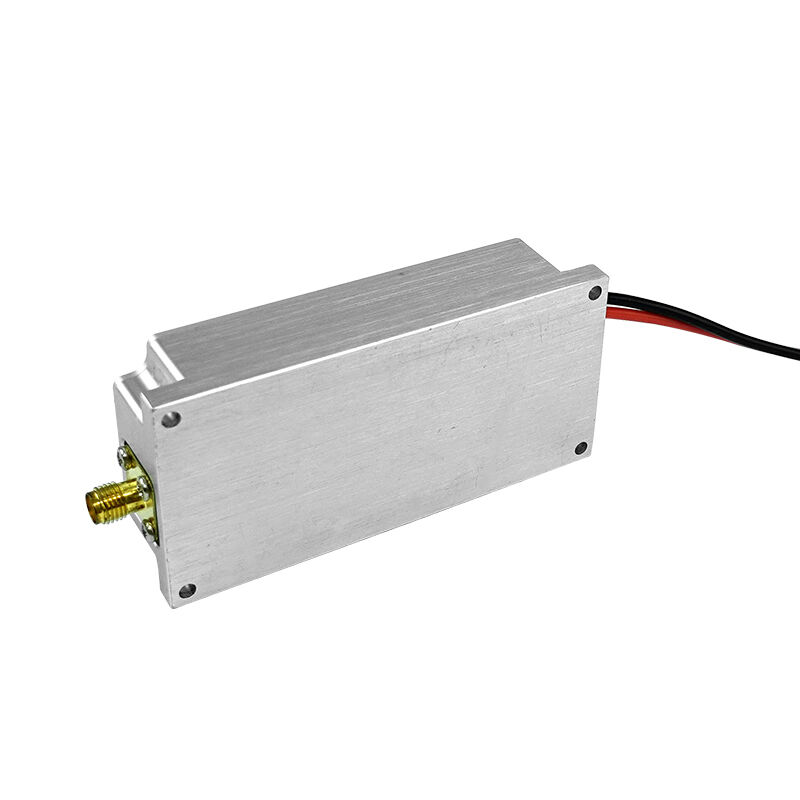

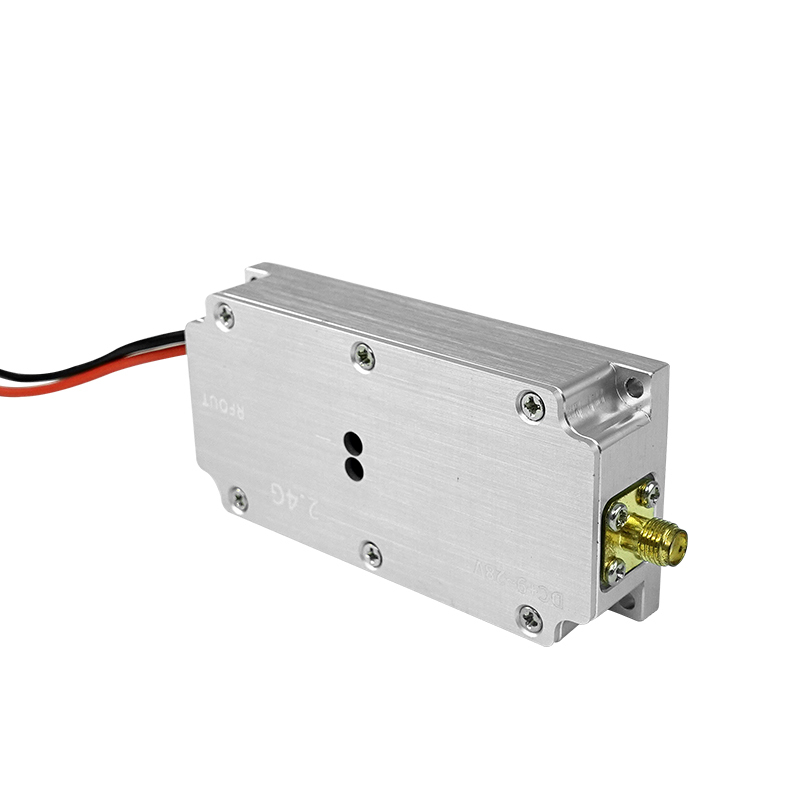

يبلغ وزن مولد الإشارات صغير الحجم من Texin 112 جرامًا ويخرج تردد 2.4 جيجاهرتز. يتميز بعرض نبضة قابل للتعديل وسعة وتردد تكرار، ويتطلب تشغيلًا مستقرًا بين 12-24 فولت. يمكنه معايرة واختبار محللات الطيف، وتوفير إشارات إدخال قياسية للأجهزة والدوائر الإلكترونية. يمكن أيضًا استخدام مولد الإشارات الصغير هذا مع مضخمات الطاقة لإنشاء أجهزة تشويش تحمي المعدات الإلكترونية في البيئات منخفضة الارتفاع من السلامة البشرية.
الميزات
التردد: 2300-2400 ميجاهرتز
الجهد: 12 فولت - 24 فولت
الحجم: 83 * 40 * 17 ملم
الوزن: 112 جرام
الموصل: SMA
ورقة البيانات
| اسم المنتج | المواصفات | ملاحظة |
| جهد التشغيل | 24-28 فولت | |
| تردد الإخراج | 50 واط (47 ديسيبل مللي واط) | |
| الترددنطاق التردد | 300 ~ 1200 ميجاهرتز، 2.4 جيجاهرتز ISM | مخصص |
| التردد الرئيسي | 433 ميجاهرتز 868 ميجاهرتز 915 ميجاهرتز، 2.4 جيجاهرتز | |
| تيار التشغيل | 2.8 أمبير | |
| نوع موصل الإدخالSMA-F | إدخال التردد اللاسلكي | مقاومة الإدخال |
| 50 أوم | حجم الوحدة | |
| 83 * 40 * 17 ملم | درجة حرارة التشغيل | |
| -40 درجة مئوية + 80 درجة مئوية | الدرجة الفنية | إعلان الوظيفة |
1. الوظيفة الأساسية
يتم تعيين معلمات إشارة التعديل الرقمي لمصدر الإجراءات المضادة وفقًا لنطاق تردد التحكم عن بعد للمتجول، وتعديل التردد المخصص، وتعديل إشارة التشويش تمر عبر مضخم التردد اللاسلكي، ثم يتم إخراجها بواسطة الهوائي، وتشكل إشارة طائرة بدون طيار للتشويش لإشارة wifi.
2. مواصفات التطبيق

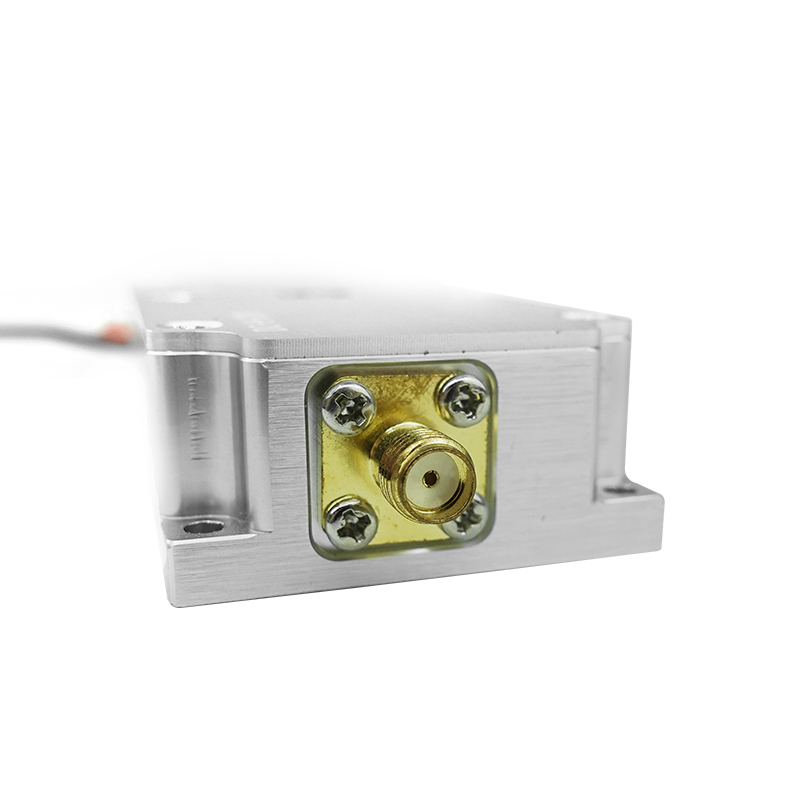

تحتوي وحدة التشويش على موصل RF SMA وهو موصل مقاومة 50 أوم، قم بتوصيله بواجهة إدخال SMA لوحدة مضخم الطاقة، وقم بتوصيل خرج وحدة مضخم الطاقة بهوائي الإرسال، يجب أن تكون مقاومة الواجهة متسقة.
بعد التكامل، يجب ألا تتجاوز درجة حرارة التشغيل درجة حرارة تشغيل الوحدة.
إشعار رئيسي
• يجب أن يحمل مصدر الطاقة 24 فولت 1 أمبير
• عندما تكون طاقة الإخراج > 5 واط، من الضروري تعزيز معالجة تبديد الحرارة مثل الغراء الحراري والمشتت الحراري والمروحة الباردة
• يجب توصيل الهوائي أو الحمل أولاً قبل مصدر الطاقة
