| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TX TELSIG |
| إصدار الشهادات: | SGS, ISO9001 |
| رقم الموديل: | TXCDS50W |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حزمة عالمية |
| وقت التسليم: | 2 يوم عمل |
| شروط الدفع: | T / T ، Paypal ، L / C ، D / A ، D / P ، ويسترن يونيون ، إلخ. |
| القدرة على العرض: | 200000 جهاز كمبيوتر شخصى / شهريا |
| الاسم: | وحدة المصدر الرقمية لورا | قوة: | 50 واط |
|---|---|---|---|
| تكرار: | 2.4 جيجا هرتز | حاضِر: | 3.7 أ |
| استقرار الإخراج: | 1 ديسيبل | موصل: | سما / أنثى |
| VSWR: | .31.30 | سلك إمدادات الطاقة: | أحمر+أسود+سلك تمكين |
| إبراز: | vco منخفضة الضوضاء,vco الأجهزة التناظرية |
||

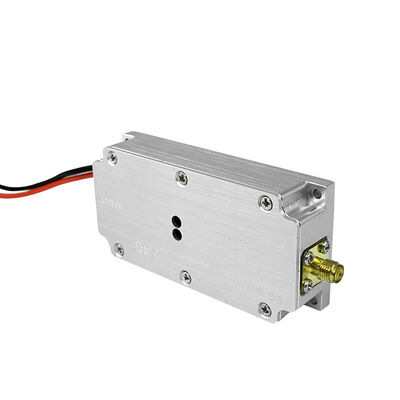

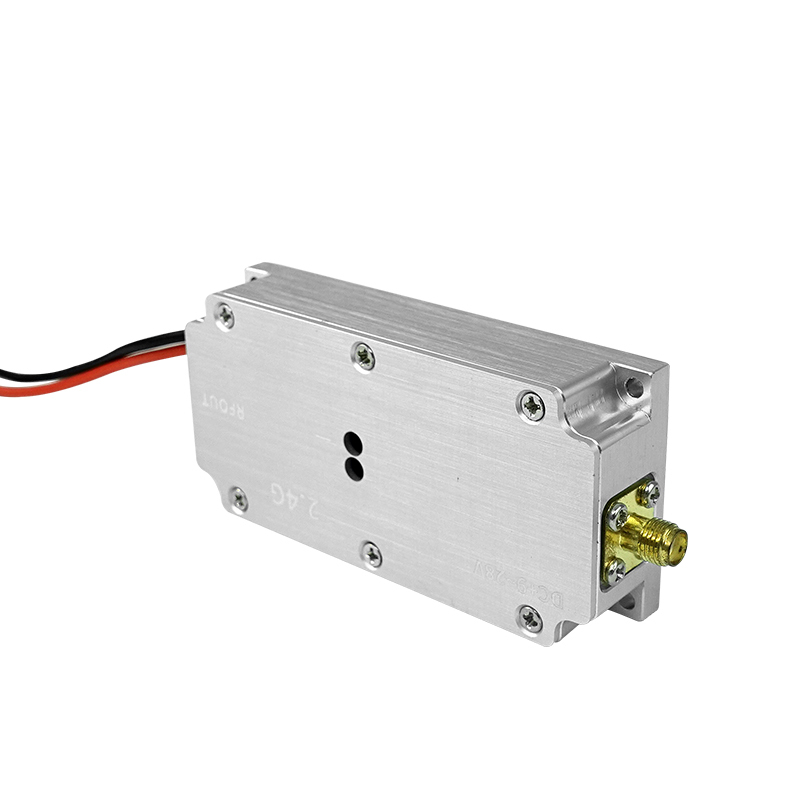

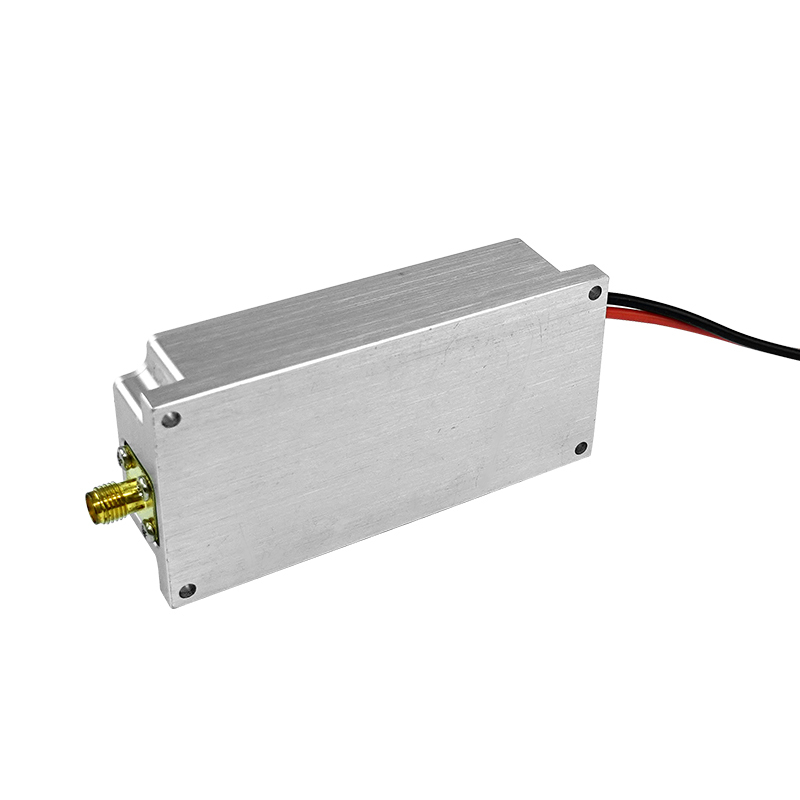

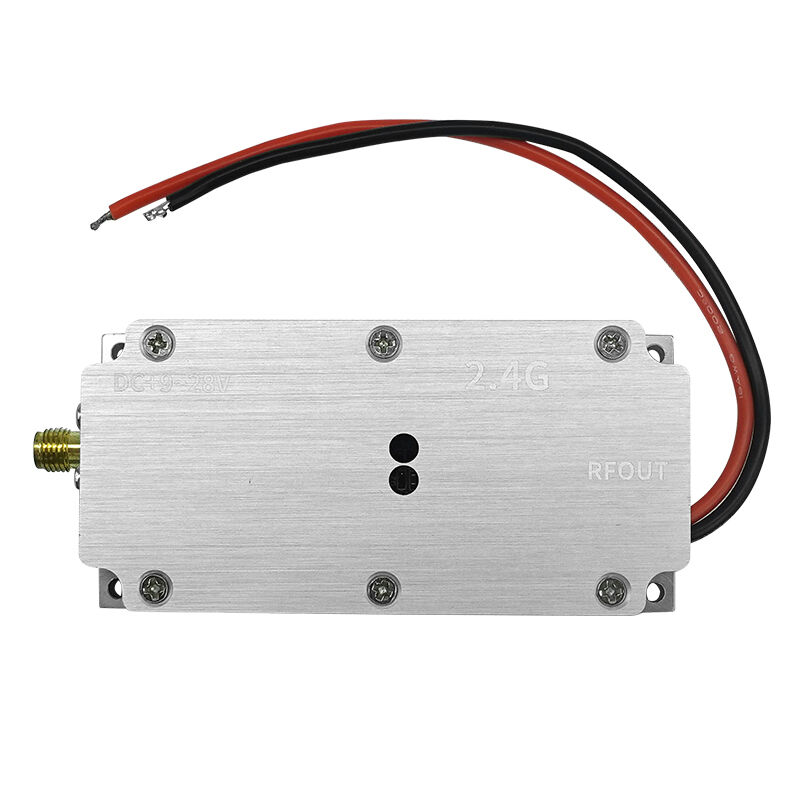

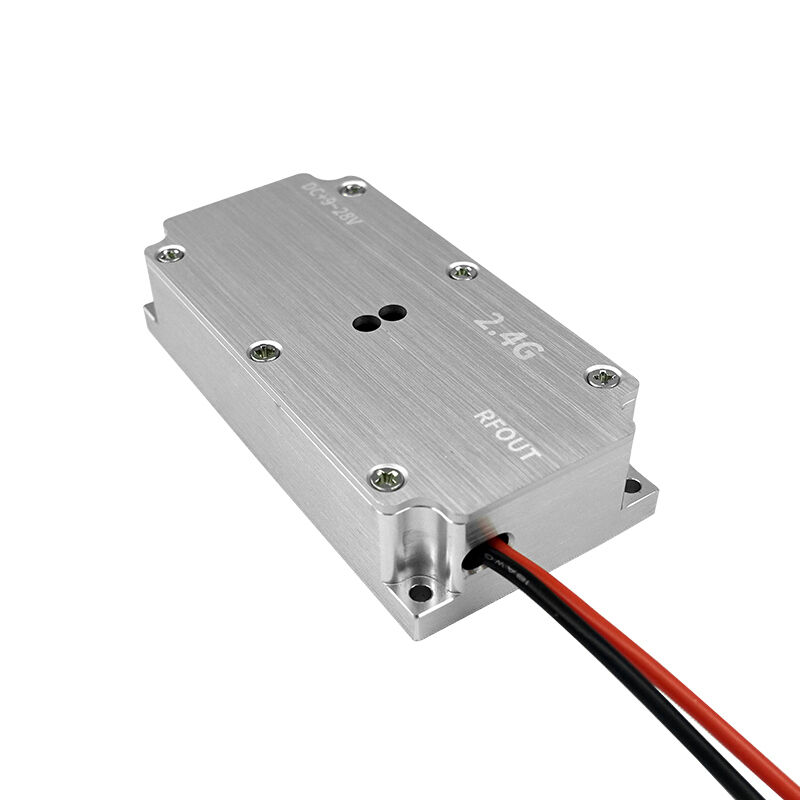

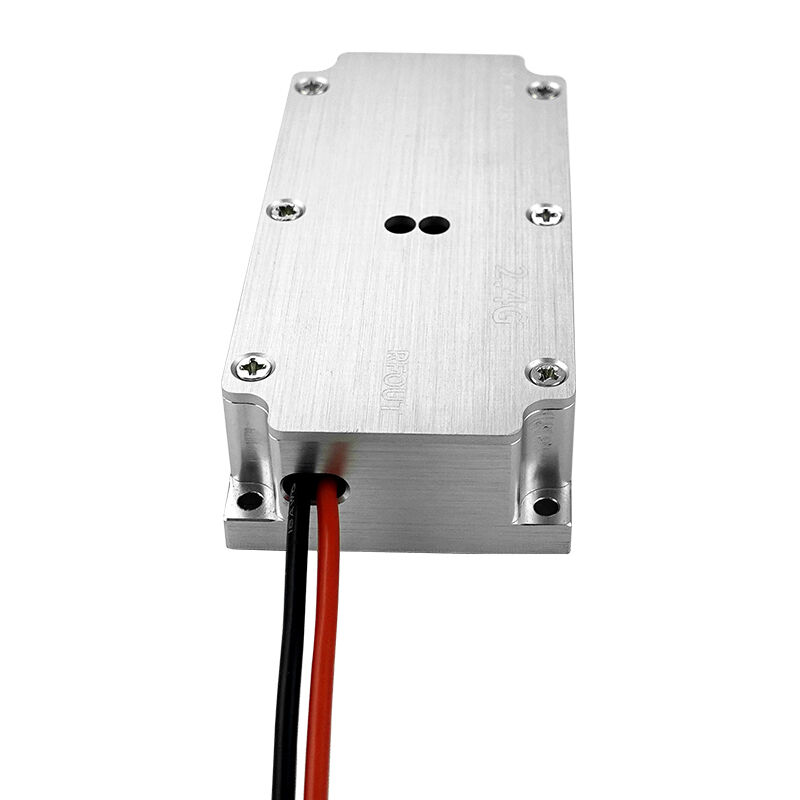

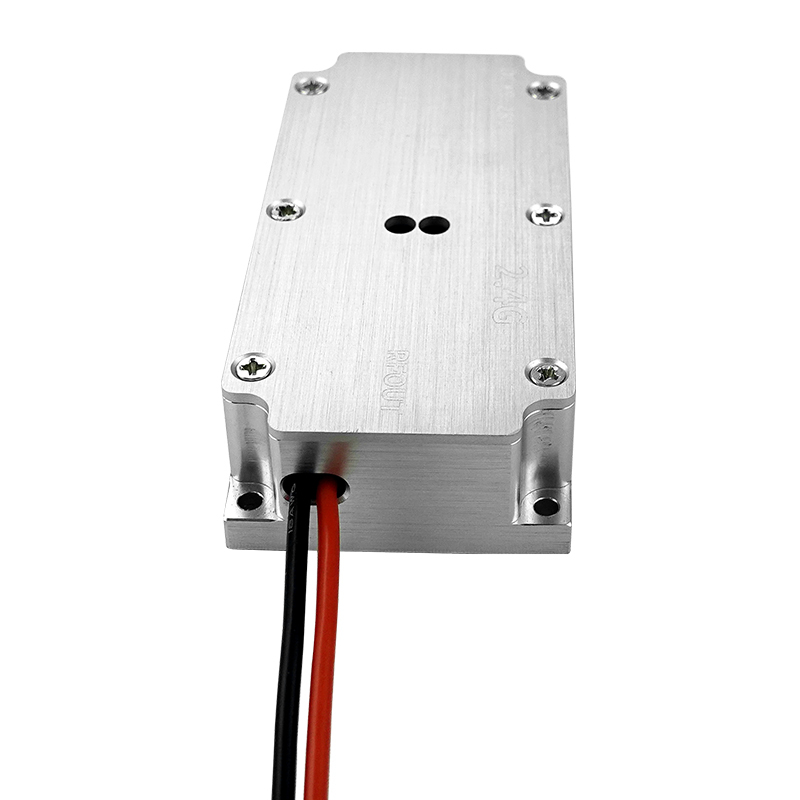

وحدة مصدر رقمي لورا 50 واط مصممة حديثًا، وحدة FPGA لمعايرة معدات الطيف
مصدر رقمي لورا 50 واطFPGAوحدة لديها العديد من التطبيقات، يمكن استخدام وحدة مصدر الإشارة الرقمية LORA هذه بقدرة 50 واط في اختبار الدوائر الرقمية وتطوير نظام الاتصالات. يتم استخدامه بشكل أساسي لاختبار معايرة بيانات طيف معدات RF الصناعية، مما يضمن دقة وثبات كل إشارة اختبار. استخدام تقنية موجة النبض وتقنيات التعديل الرقمي مثل FPGA يضمن إخراج إشارة مستقر.
الميزات:
1. تقنية تعديل المصدر الرقمي عالية الكفاءة للاستخدام
2. خرج 50 واط في 24 فولت - 28 فولت
3. معايرة دقيقة لمحلل الطيف
4. سهل الاستخدام
التطبيق:
* اختبار وحدة مضخم الطاقة عريض النطاق، يمكن لوحدة مصدر الإشارة الرقمية لورا 50 واط اختبار خرج مضخم الطاقة والتشويه التوافقي
* اختبار جهاز RF، معلمات بيانات وحدة مصدر الإشارة الرقمية لورا 50 واط لمعايرة VSWR والكسب
* جهاز تشويش FPV للطائرات بدون طيار، يمكن لوحدة المصدر الرقمي 50 واط كجزء من جهاز تشويش إشارة الطائرات بدون طيار أن يدافع بشدة عن طائرات FPV بدون طيار بتردد 2.4 جيجاهرتز و 5.2 جيجاهرتز و 5.8 جيجاهرتز
| رقم. | بند | بيانات | وحدة |
| 1 | التردد | 2.4 | جيجاهرتز |
| 2 | جهد الاختبار | 28 | فولت |
| 3 | التيار | 3.7 | أمبير |
| 4 | الخرج | 50 | واط |
| 5 | الكسب | 47 | ديسيبل |
| 6 | استقرار الإخراج | 1 | ديسيبل |
| 7 | الموصل | SMA / أنثى | |
| 8 | موصل الإخراج VSWR | ≤1.30 (بدون طاقة واختبار VNA) | |
| 9 | سلك إمداد الطاقة | سلك أحمر + أسود + تمكين | |
| 10 | التحكم في التمكين | مرتفع ON منخفض Off | |
| 11 | حجم الغلاف الخارجي | 91*40*19 | مم |
| 13 | الوزن | 122 | جم |
| 14 | درجة حرارة التشغيل | -40~+65 | ℃ |
| 15 | مادة الغلاف الخارجي | ألومنيوم | |
| 16 | الحاجة إلى الاهتزاز | تحميل السيارة موافق | |
