| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TX TELSIG |
| إصدار الشهادات: | SGS, ISO9001 |
| رقم الموديل: | تكس-P030VGNS |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiated |
| تفاصيل التغليف: | صندوق مع رغوة البولي ايثيلين |
| القدرة على العرض: | 10000 قطع شهريا |
| تكرار: | 20-30 (حسب الطلب) | اختبار الجهد: | DC28V |
|---|---|---|---|
| حاضِر: | 3 أ | الإخراج: | 30-100 واط (حسب الطلب) |
| يكسب: | 45-50 ديسيبل | استقرار الإخراج: | 1 ديسيبل |
| موصل: | سما / أنثى | موصل الإخراج VSWR: | .31.30 (لا توجد طاقة واختبار VNA) |
| سلك إمدادات الطاقة: | أحمر+أسود+سلك تمكين | تمكين التحكم: | عالية على منخفضة معطلة |
| حجم القشرة الخارجية: | 145*53*20 مللي متر | ثقب الجبل: | 139*48 مللي متر |
| وزن: | 290g | درجة حرارة العمل: | -20 ~+70 ℃ |
| خارج مواد قذيفة: | الألومنيوم | احتياجات الاهتزاز: | تحميل السيارة موافق |
| إبراز: | جهاز تشويش الهاتف المحمول واي فاي,جهاز تشويش إشارة الهاتف المحمول |
||

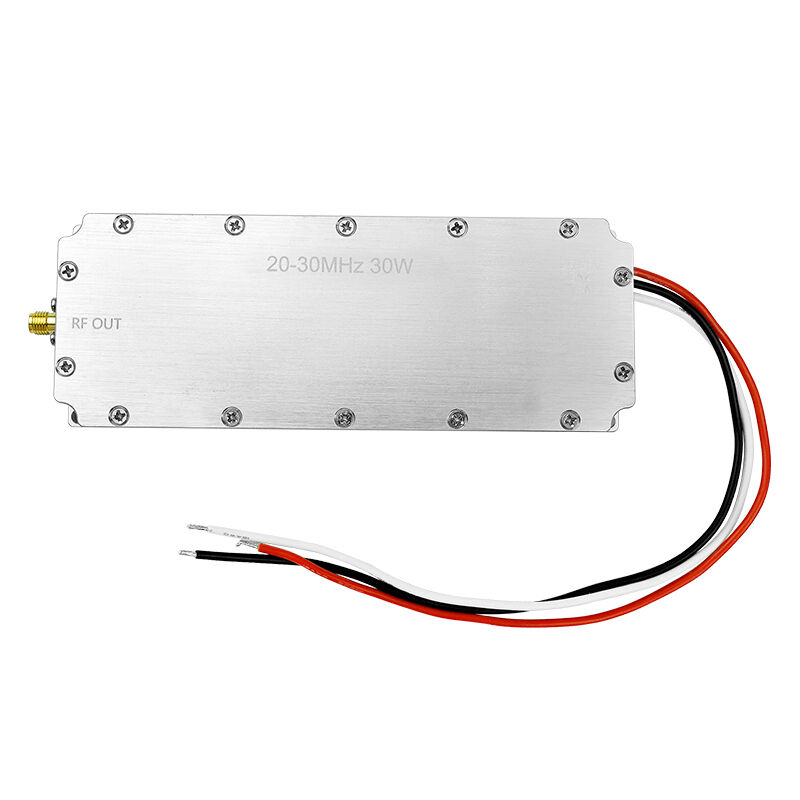

هذا هووحدة تضخيم طاقة RF عالية الأداء قابلة للتخصيص .إنه يوفر20 ′′30 واطمن الطاقة الخارجة المستمرة عبرنطاق التردد المحدد من قبل المستخدم داخل نطاق 20 ∼ 100 ميغا هرتزهذه الوحدة ذات الطاقة العالية المتوسطة للخروج ، والسطحية الجيدة في النطاق والانحراف الصغير بين النطاق الجانبي العلوي والسفلي.يمكن تخصيص نطاق التردد وطاقة الخروج من الوحدة وفقًا لاحتياجات العميل.
*إصدار بدون مصدر إشارة متاح.
المعلم
| لا، لا، لا | البند | البيانات | الوحدة |
| 1 | التكرار | 20-30 ((مخصصة) | ميغاهرتز |
| 2 | فولتاج الاختبار | 28 | V |
| 3 | التيار الحالي | 4.1 | أ |
| 4 | الناتج | 30-100 ((مخصصة) | W |
| 5 | المكاسب | 45-50 | ديسيبل |
| 6 | استقرار الإنتاج | 1 | ديسيبل |

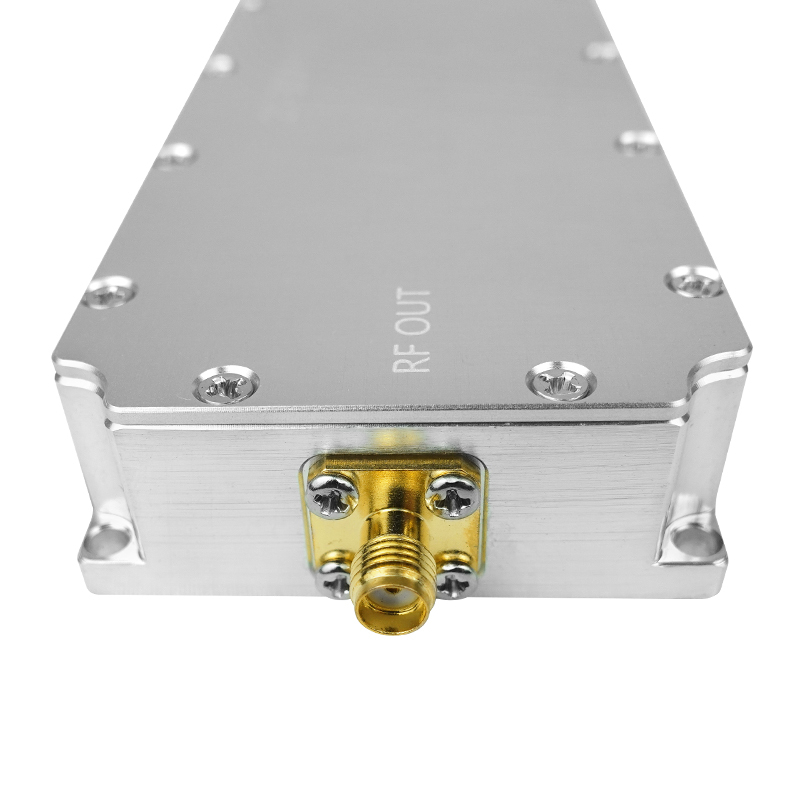

| 7 | المرفق | SMA / الإناث | |
| 8 | رابط الخروج VSWR | ≤1.30 (بدون طاقة واختبار VNA) | |

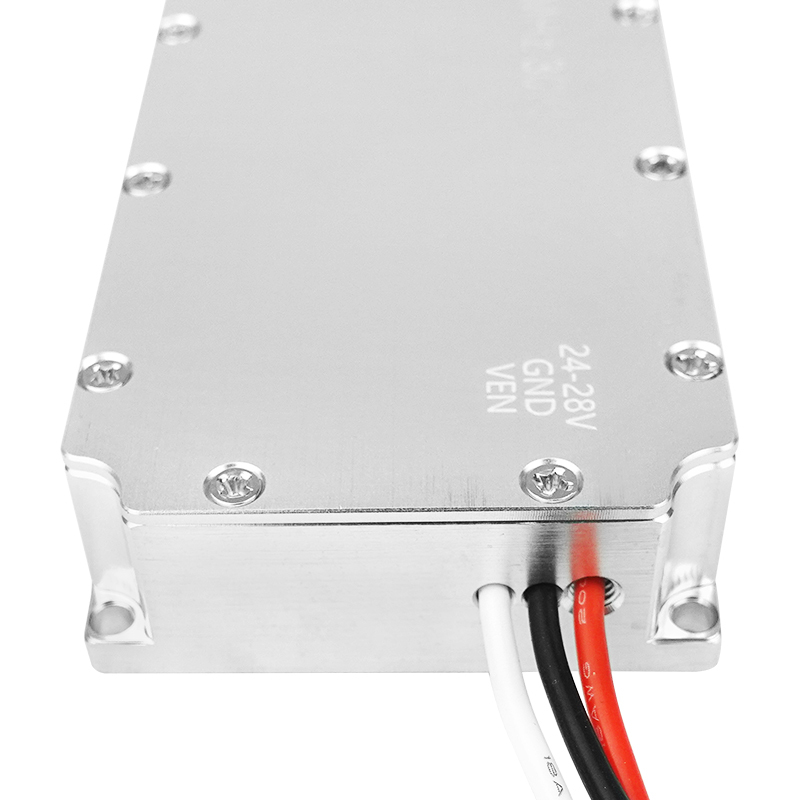

| 9 | سلك إمدادات الطاقة | أحمر+أسود+سلك فعال | |
| 10 | تمكين التحكم | عالية على منخفضة | |
| 11 | حجم الغلاف الخارجي | 145*53*20 | ملم |
| 12 | حفرة الصعود | 139*48 | ملم |
| 13 | الوزن | 290 | g |
| 14 | درجة حرارة العمل | -40~+65 | °C |
| 15 | مادة الغلاف الخارجي | الألومنيوم | |
| 16 | حاجة الاهتزاز | حمولة السيارة بخير | |
المزايا الرئيسية: التردد المنخفض والمرونة المخصصة
تفوق الترددات المنخفضة: الإشارات في نطاق 20-100MHz تمتلكالقدرات الاستثنائية على الانعكاس والاختراقهذا يتيح تغطية إشارة موثوقة وفعالية التشويش فيالبيئات المعقدةمثل المناطق الحضرية والجبال والغابات، حيث قد تكون ترددات أعلى معوقة.
نطاق تردد قابل للتخصيص بالكامل: يمكن تخصيص الوحدة للعمل فيتردد المركز المحدد وعرض النطاق التردديداخل طيف 20~100MHz. وهذا يسمحاستهداف دقيقمن وصلات الاتصال والتحكم أو الملاحة الفريدة المستخدمة من قبل طائرات بدون طيار معينة أو أنظمة قديمة أو معدات متخصصة.
الخصائص التقنية والموثوقية
1. 20-100MHz تردد منخفض
230 واط طاقة عالية
3مع حماية الحرارة
4زيادة عالية و ضوضاء منخفضة
5تصميم صغير ودائم
تطبيقات نموذجية
1الأمن والسرية: في الأماكن التي تتطلب السرية، مثل الوكالات الحكومية والمرافق العسكرية وغرف الاجتماعات السرية،يمكن أن يمنع الاتصال غير المصرح به ونقل المعلومات، وبالتالي تجنب تسريب المعلومات.
2أماكن الامتحان: تستخدم لمنع المرشحين من الغش عبر أجهزة الاتصال اللاسلكية، وضمان نزاهة الامتحانات.
3تطبيقات مكافحة الطائرات بدون طيار: يمكن أن تتداخل مع الطائرات بدون طيار التي تستخدم تردد 8 غيغاهرتز للاتصال والتحكم ، مما يسبب فقدان السيطرة أو عدم قدرتها على الطيران بشكل طبيعي ،وبالتالي ضمان أمن المجال الجوي في مناطق محددة.
انتباه
• إمدادات الطاقة أفضل تحمل حوالي 28 فولت 6.15A عندما نفسها 4.1A لعملها المستقر
• يجب اتخاذ تدابير لتفريغ الحرارة بما في ذلك الغراء الحراري ومغسل الحرارة ذو الحجم المناسب ومروحة التبريد
• يجب أولاً توصيل الهوائي أو الحمل قبل تشغيل مصدر الطاقة أو سيكون سلك قصير
