| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TX TELSIG |
| إصدار الشهادات: | SGS,ISO9001,ROHS |
| رقم الموديل: | TX150W |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiated |
| تفاصيل التغليف: | علبة خشبية للتبخير مع إطار من سبائك الألومنيوم |
| وقت التسليم: | في 2 يوم عمل |
| شروط الدفع: | تي / تي، باي بال، الخ. |
| القدرة على العرض: | 5000 قطعة/شهر |
| ماركة: | تكسين | تكرار: | 100-1000 ميجا هرتز |
|---|---|---|---|
| مقاس: | 200*100*21 سم | وزن: | 693 جرام |
| الإخراج: | 100 واط | مادة: | الألومنيوم |
| الجهد االكهربى: | 28 فولت | مدخل: | 0 ديسيبل |
| طلب: | المنطقة الرئيسية | ||

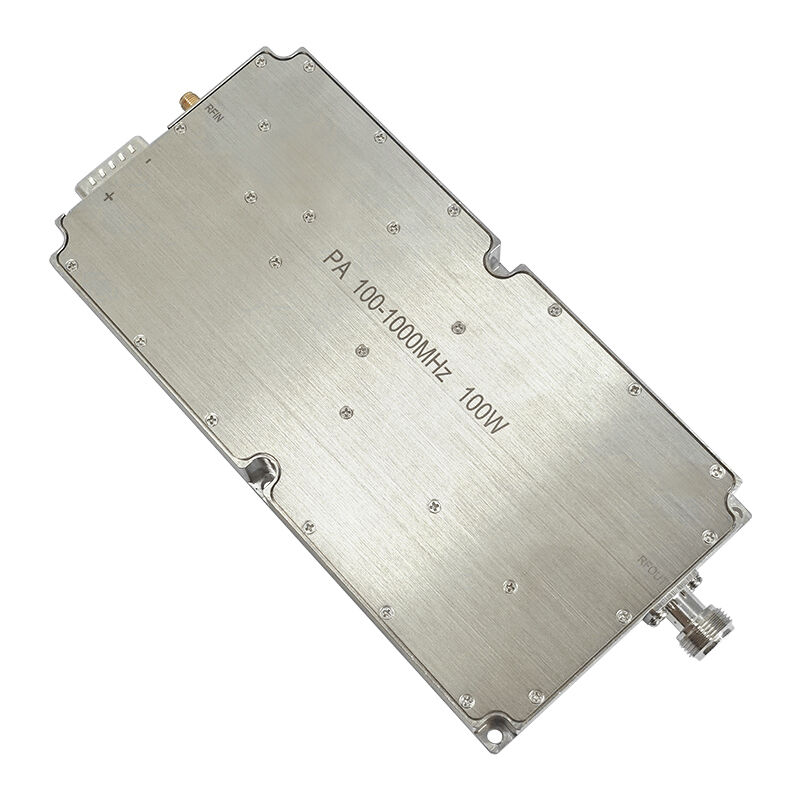

| إبراز: | 100W broadband power amplifier module,100-1000MHz PA amplifier with warranty,TX new version power amplifier |
||
| Parameter | Symbol | Min | Typ | Max | Unit | Remark |
|---|---|---|---|---|---|---|
| Operating Frequency | BW | 100 | 1000 | MHz | ||
| Input Power | Pin | 0 | dBm | |||
| Output Power CW | Psat | 50 | 51 | 52.5 | dBm | Continuous Wave |
| Power Gain | Gp | 51 | dB | @ Pin=2 dBm | ||
| Power Gain Flatness | △Gp | ±1.5 | dB | @ Pin=2 dBm | ||
| Input Return Loss | S11 | -15 | dB | |||
| Operating Voltage | Vdc | 28 | 32 | 32 | V | |
| Current Consumption | A | 13 | 16 | A | @ Pout＞100W | |
| RF Connector Input | SMA, Female | |||||
| RF Connector Output | SMA, Female | |||||
| Size | 200*100*100mm | |||||
| Max Input Power | PinMax | ≤10 | dBm | |||
| Pin | Function | Description |
|---|---|---|
| VDD | A1 | Ground |
| GND | A2 | 28Vdc |
| Current Sense | 1 | Analog voltage relative to Module's current@100mV/A |
| Temp Sense | 2 | Analog voltage relative to Module's Temperature@10mV/℃ |
| Enable | 3 | Amplifier Enable: TTL Logic High(3.3V) (Internally Pulled-Low) |
| GND | 4 | Ground |
