| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TX TELSIG |
| إصدار الشهادات: | CE FCC ROHS SGS |
| رقم الموديل: | تكس- JZ01 |
| الوثيقة: | Anti Drone product-TeXin.pptx |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiated USD or RMB |
| تفاصيل التغليف: | حالة سبائك الألومنيوم دائم مع حالة خشبية في الخارج |
| وقت التسليم: | في 2 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون إلخ. |
| القدرة على العرض: | 50000 جهاز كمبيوتر شخصى / الشهر |
| النوع: | جهاز التشويش اللاسلكي بدون طيار | النطاق: | نصف القطر 1000 إلى 3000 متر |
|---|---|---|---|
| الطاقة الخارجة: | 190 واط / مخصص | هوائي: | 16 ديسيبل لكل فرقة |
| غلاف الطاقة: | مستوى IP64 | اللون: | الرمادي |
| إمدادات الطاقة: | AC110-240V إلى DC27V | مدة الوقت: | 24 ساعة متواصلة |
| حجم القضية: | 38.5*30.7*15.6 سنتيمتر (لا يشمل الهوائي) | وزن المنتج: | 10.0 كجم (الهوائي غير متضمن) |
| ارتفاع التثبيت: | من 3 الى 18 متر | المواد: | الألومنيوم |
| قناة: | 6-8 قناة | ||
| إبراز: | جهاز تشويش wifi,جهاز تشويش إشارة wifi,جهاز تشويش إشارة مستودع النفط |
||

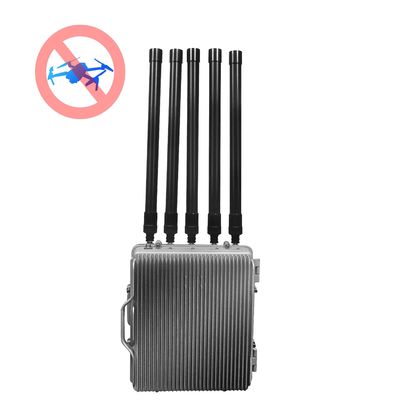

اتصال الكمبيوتر في الهواء الطلق محجب إشارة الطائرات بدون طيار بعيدة المدى لمستودع النفط
الوصف
هذا جهاز ضابط مكافحة الطائرات بدون طيار من الألومنيوم، يتطلب تكنولوجيا تردد الراديو التي يمكنها حجب إشارة الطائرات بدون طيار على بعد 1000-3000 متر.وتدعم وحدات RF التخصيص بحيث يمكن للمستخدمين حرية الاختيار.
الوظيفة
1.يمكن أن يحمي منطقة نصف قطرها 1000-3000 متر بعيدًا عن طائرة بدون طيار عن طريق إيقاف التحكم عن بعد في إشارة الواي فاي وإشارة جي بي إس.
2.حالة الطائرة بدون طيار: لا إشارة، لا شبكة، توقف نقل البيانات والفيديو، توقف العمل، الهبوط أو العودة إلى المنزل
3. يمكننا القيام 5.8G وحدة الاختراق الراديوي 40W أو 50W، وحدة أخرى أكثر من 100W
السمة
1طاقة عالية جدا 190W، جنبا إلى جنب مع الهوائيات الاتجاهية عالية المكاسب لكل نطاق
إلى نصف قطر الدرع1000 إلى 3000 مترالمساحة (يعتمد على البيئة الحقيقية وقوة الإشارة)
2.3 قنوات أو أكثر من قناةمحرك التحكم الرئيسي لمستوى IP64، أو تردد مخصص آخر 433MHz، 868MHz، 912MHz، 916MHz، إشارة الملاحة GPS/Glonass،
3. وحدات التردد اللاسلكي منفصلة وحدة التحكم المفتاح الفردي إلى تماما درع إشارة محددة
أيضاً للتردد المخصص والصيانة السهلة
4نظام إبعاد الحرارة الفعال: تنفخ الحرارة بسرعة لضمان التشغيل لفترة طويلة
5.برنامج مراقبة اختياري لمراقبة العميل: يمكن أن تدعم تشغيل الكمبيوتر الشخصي، التحكم الهاتف APP،
نظام متكامل للكشف عن الطائرات بدون طيار
6حماية VSWR: استخدام صندوق حماية إمدادات الطاقة، لضمان إمدادات الطاقة مستقرة وآمنة
7أحدث أجهزة التكنولوجيا العالية من شركة هواوي
8فقط تأثير على الاتصال السفلي لا تأثير على المحطة الأساسية
|
|
غلاف المحرك الرئيسي
1تصميم سبيكة الألومنيوم المصبوب المقطوعة على مستوى IP64، حماية قفل المفاصل لسهولة الإدارة ومكافحة الأضرار
2. N نوع رابط ((مخصصة) لربط مع الهوائي
3نظام إبعاد حرارة فعال مع مروحة ومنافذة مدمجة
4مفتاح الرئيسي للتحكم في عمل الجهاز الكامل
5خيار اختياري للهوائيات الاتجاهية أو الألياف الزجاجية الشاملة
6تصميم وحدات منفصلة، للضبط الترددي الوحيد
7إشارة LED تشير إلى حالة العمل
8. الحماية من فوق درجة الحرارة و VSWR مع صندوق حماية إمدادات الطاقة
9من فضلك تأكد من أن الهوائي متصل قبل تشغيل الطاقة
التردد الاختياري (10W، 20W، 30W، 40W، 50W، 100W؛ وحدة RF متوفرة أيضًا)
CDMA/GSM850MHz: 850-894MHz؛ 100W؛
GSM900MHz:925-960MHz؛ 100W؛
نظام GSM/DCS1800MHz:1805-1880MHz؛ 100W؛
3G/UMTS2100MHz:2110-2170MHz؛ 100W؛
4GLte700MHz:790-826MHz؛ 100W؛
4G/WiMAX2600MHz:2620-2690MHz؛ 100W؛
WIFI2.4G: 2400-2485MHz؛ 100W؛
4G2500MHz:2500-2570MHz؛ 100W؛
GPSL1:1570-1610MHz؛ 100W؛
GPSL2:1200-1300MHz؛ 100W؛
GPSL3:1380-1400MHz؛ 100W؛
أجهزة Wi-Fi5.8GHz:5725-5850MHz؛ 10W؛
VHF:135-174MHz؛ 100W
الترددات المتعددة: 400-470 ميغاهرتز؛ 100 واط
RC433MHz: 433MHz؛ 100W
RC315MHz: 315MHz ؛ 100W
17.CDMA450MHz: 450-470MHz؛ 100W
الاختبارات
اختبار الشيخوخة لفترة طويلة واختبارات تحليل الطيف المتكرر لضمان أن المنتجات مؤهلة
مرجع التثبيت:
حل مختلف:
المحرك الرئيسي، الهوائي، المكثف، الموصولات، الخ
التفاصيل الصورة
البيانات التقنية:
|
النموذج |
TX-JZ01 |
|
نصف قطر التشويش |
1000-3000 متر |
|
الطاقة الخارجة |
مجموع 190 واط |
|
تردد الدرع القياسي |
GPSL1: 1560-1620MHz |
|
واي فاي 2.4G: 2400-2485MHz |
|
|
واي فاي 5.8G: 5725-5850MHz |
|
|
(تردد مخصص آخر) |
|
|
استهلاك الطاقة |
380 واط |
|
الحجم |
53*41*23 سم |
|
حجم الهوائي |
124*28*8سم |
|
ساعات العمل |
العمل المستمر |
|
درجة الحرارة المحيطة |
-40 درجة مئوية 75 درجة مئوية |
|
الرطوبة النسبية |
35 ٪ 85٪ |
|
ارتفاع التثبيت |
315 متر |
|
طرق التثبيت |
معلق الحائط / عقدة القطب |
|
مادة الغلاف الخارجي |
سبيكة الألومنيوم المصبوب |
|
مستوى مقاومة للماء |
IPX64 |
بيانات الهوائي:
|
الترددالمدى |
يمكن تخصيصها |
|
الأبعاد*ملم ((الارتفاع/العرض/العمق) |
124*28*8سم (مخصص) |
|
المكاسب |
16±1dBi(مخصص) |
|
VSWR |
≤1.5 |
|
الاستقطاب |
عمودي |
|
عرض الشعاع الأفقي ((0o) |
100±5 درجة |
|
عرض الشعاع الرأسي ((0o) |
15±3o |
|
نسبة الأمام إلى الخلف ((dB) |
≥25 |
|
عائق المدخل(Ω) |
50Ω |
|
أقصى طاقة دخول ((W)) |
100 واط للواصل الواحد |
|
نوع رابط المدخلات |
نوع N أو مخصص |
|
الحماية من البرق |
أرضية DC |
|
سرعة الرياح المسموح بها(م/س) |
60m/s |
|
الرطوبة التشغيلية%) |
10- 95 |
|
لون الرادوم |
اللون الرمادي |
|
مادة الرادوم |
الـ UPVC |
|
درجة حرارة التشغيل ((oC) |
-3075o |
|
طريقة التثبيت |
جبل القطب |
|
أجهزة التثبيت ((ملم) |
¢40¢¢80 |
|
الميل الميكانيكي |
0-10 درجة |
ملفات الشركات
شركة شنتشن تيكسين الإلكترونية المحدودة هي شركة متخصصة في تصنيع وحدات مكافحة الطائرات بدون طيار ومضخات الطاقة المضادة للطائرات بدون طيار ومشوشات مكافحة الطائرات بدون طيار وأجهزة الكشف عن الطائرات بدون طيار. بدأ عملنا في الصين في عام 2008،ولقد تورطنا أولاً في امتحانات وزارة التعليم، مشروعات تشويش غرف المؤتمرات ومشروعات تشويش السجون الحكومية الصينية، تصميم وإنتاج تشويشات إشارات الهواتف المحمولة WIFI من عام 2014، بدأنا أيضا المبيعات في الخارج،لأن العديد من العملاء الأجانب زاروا مصنعنا وأرادوا إقامة تعاون طويل الأجل معنالقد قررنا تغيير منتجاتنا الرئيسية من مكافحات إشارات الهاتف المحمول إلى مكافحة الطائرات بدون طيارليس فقط بسبب الزيادة في طلبات هذه المنتجات من عملائنا المحليين والأجانب، ولكن أيضا لأن مصنعنا لديه فريق أساسي من المهندسين الذين يمكنهم إكمال هذه المشاريع المضادة للطائرات بدون طيار بطريقة عالية الأداء وفعالة من حيث التكلفة. من 2019 إلى 2024,مصنعنا سيكون لديه آلاف الخبرة في مشروعات حلول مكافحة الطائرات بدون طيار.
