| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TeXin |
| إصدار الشهادات: | SGS, ISO9001 |
| رقم الموديل: | SZS10W1400 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة أو صندوق متين |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | L/C ، T/T ، PayPal ، إلخ. |
| القدرة على العرض: | 1000 لكل شهر |
| نطاق التردد: | 1420-1470 ميجا هرتز | قوة: | 10 واط |
|---|---|---|---|
| الجهد االكهربى: | 12-31 فولت (حسب الطلب) | الربح (الطباع): | 40 ديسيبل |
| مقاس: | 100*55*17 مللي متر | وزن: | 171 جرام |
| التطبيق: | إشارة نقل الصور عالية الوضوح | درجة حرارة التخزين: | -40 درجة مئوية + 150 درجة مئوية |
| موصل RF: | SMA-أنثى | ||
| إبراز: | وحدة مضخم طاقة ثنائي الاتجاه 10 واط,معزز إشارة طائرة بدون طيار FPV بتردد 1420-1470 ميجاهرتز,وحدة مضخم طاقة OEM للطائرات بدون طيار,1420-1470MHz drone FPV signal booster,OEM power amplifier module for drones |
||

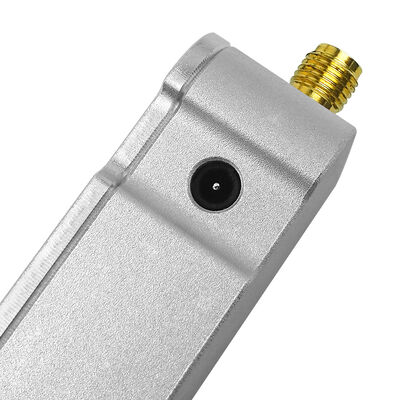

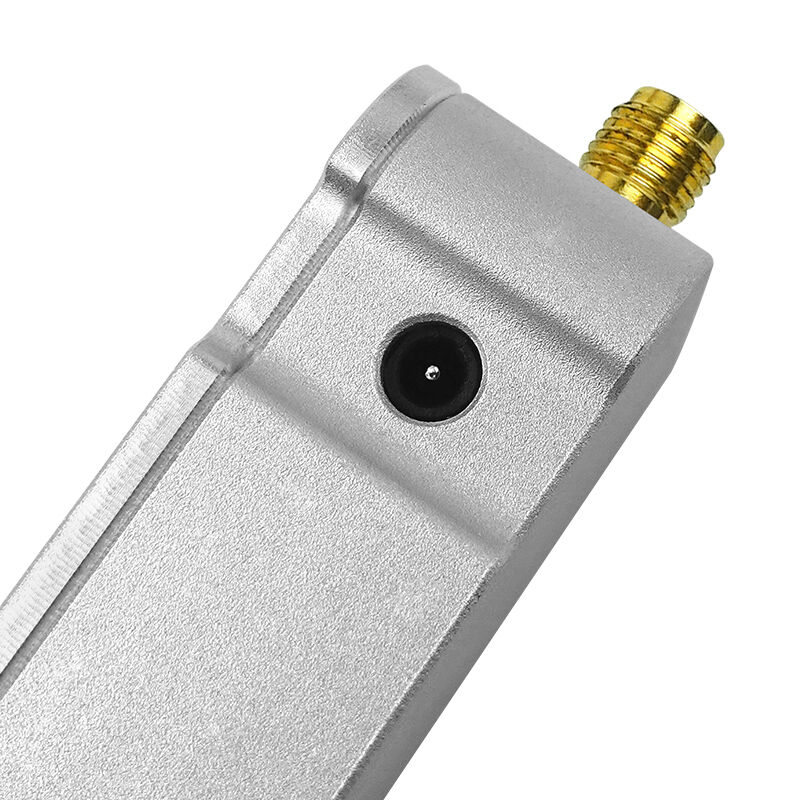

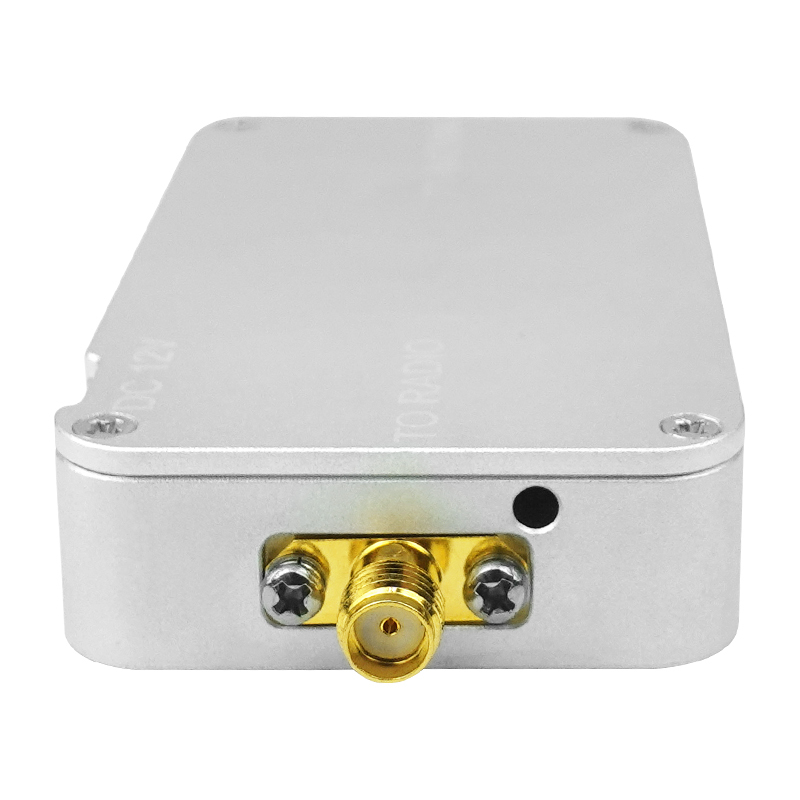

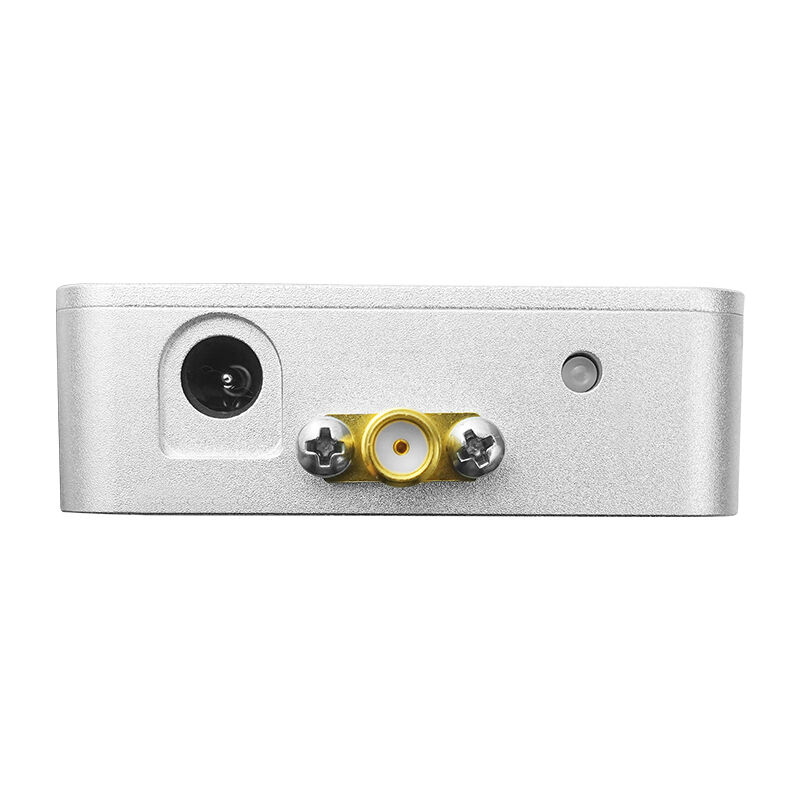

THSA27010S-1420 ~ 1470MHz هو مكبر طاقة TDD ثنائي الاتجاه مع قناة واحدة يحتوي على قناة واحدة للإرسال وقناة واحدة للاستقبال.تم تطوير هذا المنتج خصيصًا لتطبيقات نقل الصور اللاسلكية 1420 ~ 1470MHz ويتوافق مع معايير نقل الصور اللاسلكيةيستخدم تقنية تعديل حامل واحد رائدة، ويقدم مسافة نقل جوية طويلة للغاية وقدرة قوية ضد التدخل،متوافق مع تقنيات تمديد التردد بما في ذلك التردد الراديوي المتسلسل المباشر (DSSS) والتعدد المتعدد للتقسيم الترددي الأرجواني (OFDM).
| الوحدة الوظيفية | المعلم | MIN | نموذجي | ماكس | الوحدة | ملاحظة |
|---|---|---|---|---|---|---|
| المتطلبات العامة | وضع مزدوج | TDD | ||||
| تردد العمل | 1420 | 1470 | ميغاهرتز | مخصصة | ||
| فولتاج التغذية | 12 | 24 | 31 | V | ||
| درجة حرارة العمل | -40 | 70 | °C | |||
| مواصفات جهاز الإرسال | ||||||
| جهاز إرسال | مكاسب جهاز الإرسال | 10 | 20 | 40 | ديسيبل | مخصصة |
| أقصى قدر من الطاقة الخارجة (P1dB) | 47 | dBm | ||||
| الطاقة الخارجة الخطية | 40 | dBm | الـ EVM<3% | |||
| EVM@Pout=38dBm | -30 | ديسيبل | 802.11g 54Mbps OFDM 64QAM BW 20MHz | |||
| التقلبات داخل النطاق | 0.4 | 0.5 | ديسيبل | |||
| التيار العامل | 1.6 | 1.8 | أ | @Pout=40dBm، VCC=24V | ||
| تأخير التبديل | 2.5 | μs | ||||
| مواصفات المستقبل | ||||||
| المستقبل | الحصول على المكاسب | 10 | 13 | 25 | ديسيبل | مخصصة |
| رقم الضوضاء | 2.5 | 3 | ديسيبل | |||
| التيار العامل | 10 | mA | ||||
| التقلبات داخل النطاق | 0.3 | ديسيبل | ||||
تبديد الحرارة:بالنسبة للطاقة الخارجة التي تزيد عن 5 واط، يوصى بتعزيز تبديد الحرارة من خلال المستنقعات الحرارية أو المروحة.
تسلسل الاتصال:أولاً ربط الهوائي، ثم ربط جهاز المصدر الأمامي، وأخيراً إمدادات الطاقة.
تطابق الجهد:استخدم دائماً الجهد الصحيح الذي يتطابق مع مواصفات مكبر الطاقة
