| مكان المنشأ: | شنتشن الصين |
|---|---|
| اسم العلامة التجارية: | TeXin |
| إصدار الشهادات: | SGS,ISO9001,ROHS |
| رقم الموديل: | تكس-C100VGHN |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |

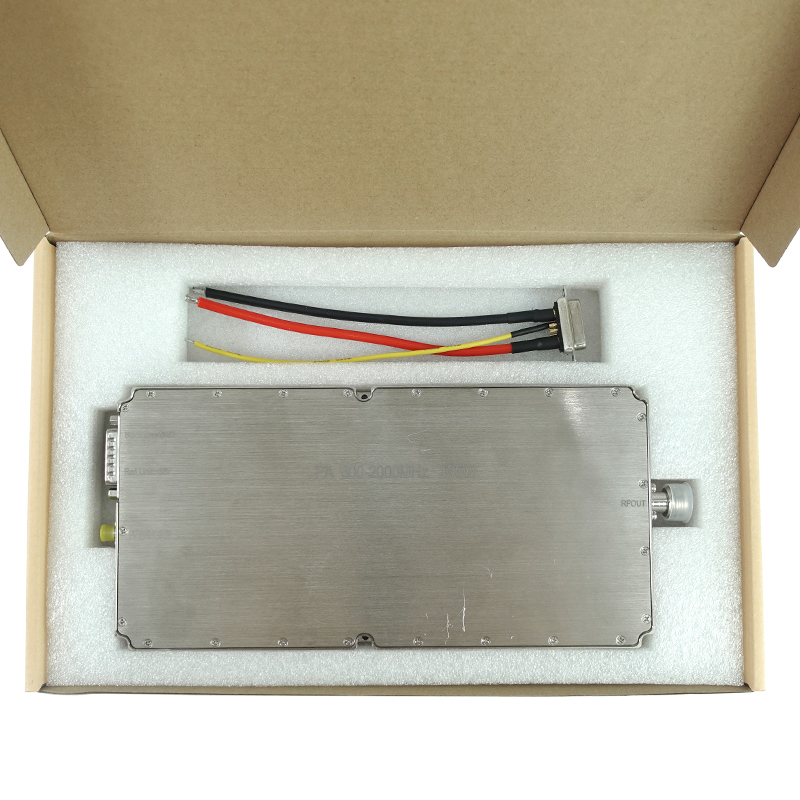

| تفاصيل التغليف: | علبة أو صندوق متين |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض: | 10000 قطع شهريا |
| ماركة: | تكسين | قوة: | 100 واط |
|---|---|---|---|
| تكرار: | 300-2000MHz | الجهد االكهربى: | 28-34 فولت |
| يكسب: | 47dbm | يكتب: | مضخم طاقة واسع النطاق |
| موصل: | نوع n | مقاس: | 240*118*25 مللي متر |
| وزن: | 1342 جرام | ||
| إبراز: | مضخم طاقة RF عريض النطاق 100 واط,مضخم طاقة عريض النطاق بجهد 32 فولت,مضخم طاقة RF 300-2700 ميجاهرتز,32V voltage broadband power amplifier,300-2700MHz RF power amplifier |
||

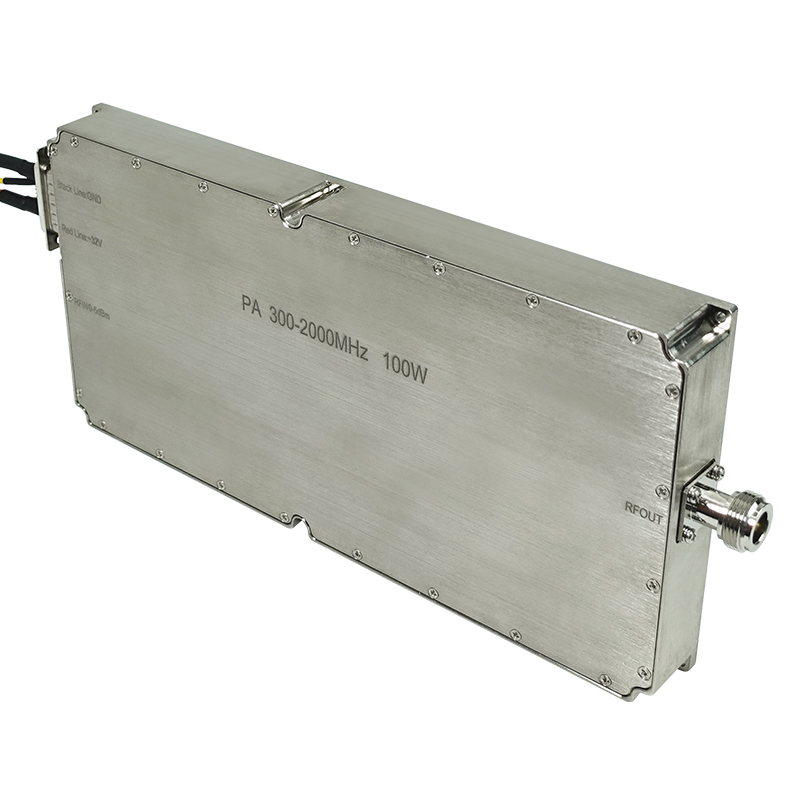

تم تصميم مضخم طاقة RF عريض النطاق عالي الطاقة بقوة 100 واط بتردد 300-2000 ميجاهرتز للإدارات الحكومية، والأمن العام، وأنظمة الأمن، والتحكم في الارتفاعات المنخفضة، وتطبيقات الدفاع ضد الطائرات بدون طيار. يغطي نطاقات التردد الكاملة لأنظمة التحكم عن بعد للطائرات بدون طيار الرئيسية، ونقل الصور، وأنظمة الملاحة، ويتميز بمدخل عالي الكسب، ومخرج عالي الطاقة بقوة 100 واط، وتغطية فائقة الاتساع، واستقرار استثنائي. يعمل هذا المضخم كمكون RF أساسي لمكافحة الطائرات بدون طيار، والتحكم في الطيران غير المصرح به، والأمن في المناطق الحيوية.
| الوصف | الرمز | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ملاحظة |
|---|---|---|---|---|---|---|
| تردد التشغيل | BW | 300 | 2000 | ميجاهرتز | ||
| طاقة الدخل | الدبوس | 0 | ديسيبل ميلي واط | |||
| طاقة الخرج CW | Psat | 50 | 50.5 | 53 | ديسيبل ميلي واط | موجة مستمرة |
| كسب الطاقة | Gp | 50.5 | ديسيبل ميلي واط | @ Pin=0 dBm | ||
| تسطيح كسب الطاقة | △Gp | ±1.5 | ديسيبل | @ Pin=0 dBm | ||
| فقدان عودة الدخل | S11 | -15 | ديسيبل | |||
| جهد التشغيل | Vdc | 28 | 32 | 32 | فولت | |
| استهلاك التيار | A | 10 | 13.5 | A | @ Pout＞100W |

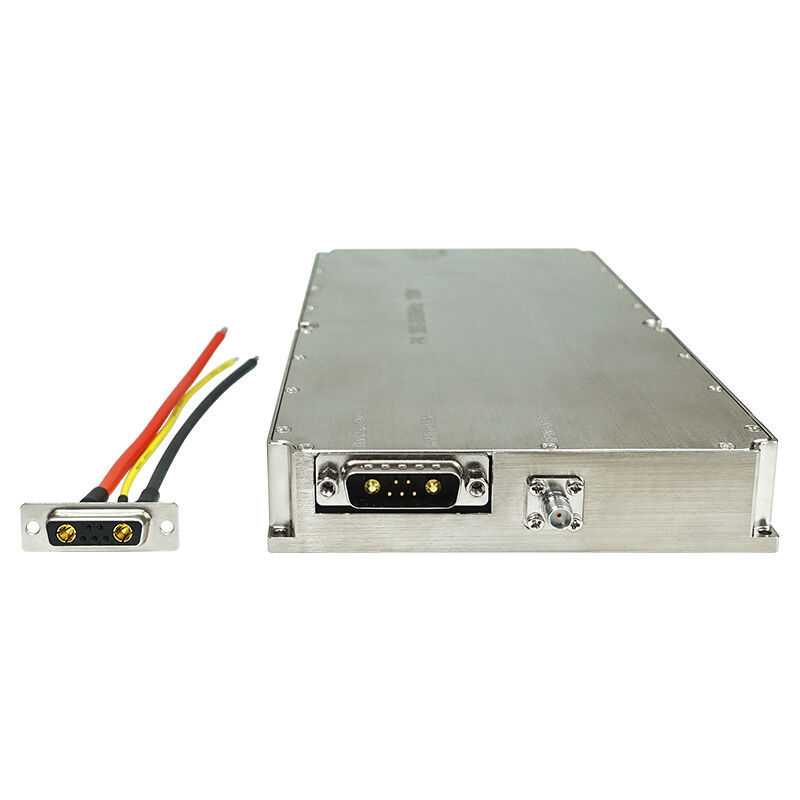

موصل RF للدخل: SMA، أنثى
موصل RF للخرج: N، أنثى
أقصى طاقة دخل: ≤5 dBm
| الوظيفة | الدبوس | الوصف | ملاحظة |
|---|---|---|---|
| VDD | A2 | 28Vdc | |
| GND | A1 | أرضي | |
| حماية من التيار الزائد | 1 | التشغيل العادي: 0 فولت حماية من التيار الزائد: +5 فولت |
حماية من التيار الزائد عند 25 أمبير |
| حماية من الحرارة الزائدة | 2 | التشغيل العادي: 0 فولت حماية من الحرارة الزائدة: +5 فولت |
حماية من الحرارة الزائدة عند 100 درجة مئوية |
| تمكين | 3 | 5 فولت ~ Vdd: تشغيل 0 فولت: إيقاف |
|
| GND | 4 | أرضي | |
| الحالة | 5 | التشغيل العادي: 0 فولت حماية الحالة: +5 فولت |
يرجى الاتصال بنا للحصول على أحدث الأسعار. نستخدم تسعيرًا متدرجًا؛ كلما اشتريت أكثر، زادت القيمة مقابل المال.
يتم دعم طلب واحد؛ العينات المجانية غير متوفرة.
يستغرق التسليم عادة 5-7 أيام عمل بعد الدفع. بالنسبة للطلبات الكبيرة، يتطلب وقت التسليم التفاوض.
